در دنیای سرورهای HPE ProLiant، یکی از نیازهای رایج مدیران IT و دیتاسنترها افزایش ظرفیت ذخیره‌سازی بدون تعویض کامل سرور است. سرورهای مدل DL380 G9 و DL380 G10 که معمولاً با شاسی ۸ درایو SFF (Small Form Factor) عرضه می‌شوند، امکان ارتقاء به ظرفیت‌های بالاتر ۱۶ یا حتی ۲۴ درایو را با استفاده از کارت‌های SAS Expander فراهم می‌کنند. این مقاله به صورت جامع، مراحل اتصال و پیکربندی کارت SAS Expander و تبدیل شاسی ۸SFF به ۱۶ یا ۲۴SFF را بررسی می‌کند.

چرا از کارت SAS Expander استفاده کنیم؟

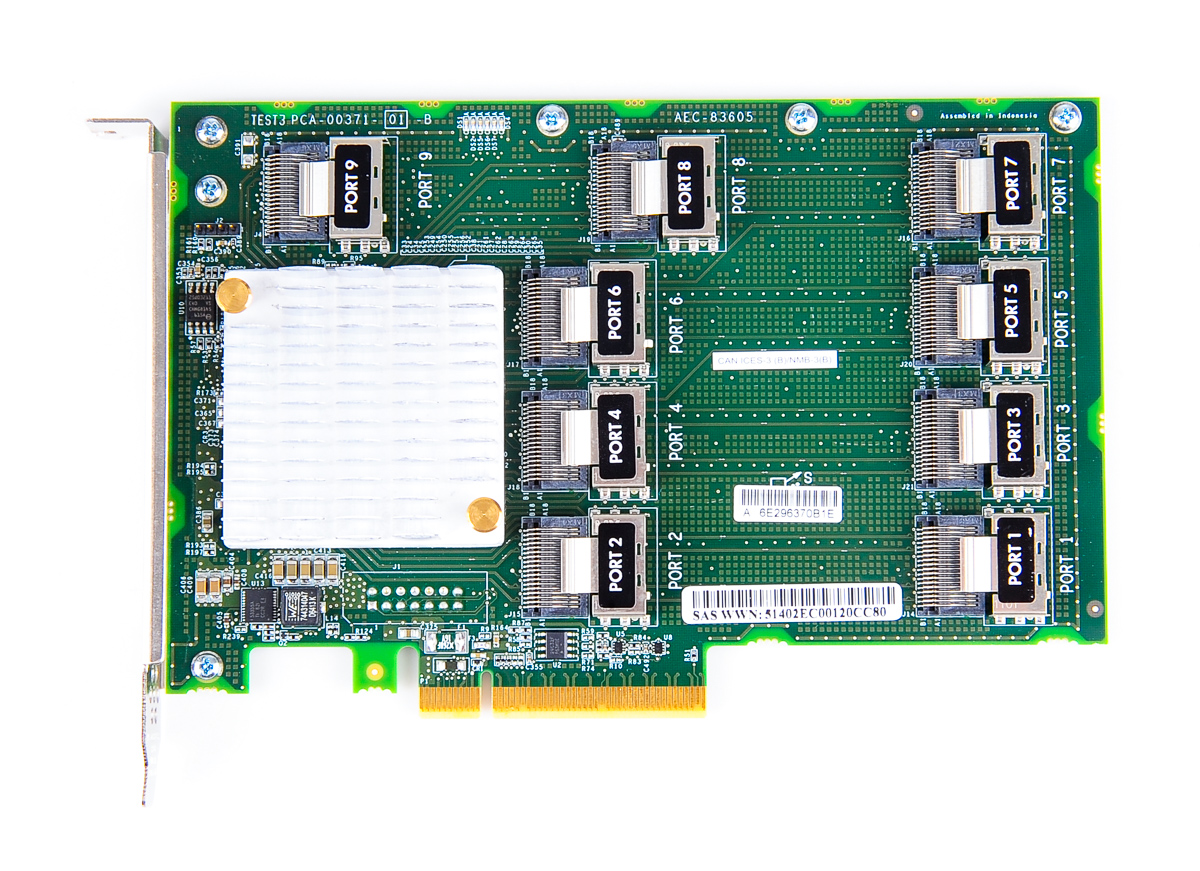

کارت SAS Expander، نوعی کارت واسط است که به شما اجازه می‌دهد تعداد بیشتری درایو SAS یا SATA به کنترلر اصلی سرور متصل کنید. در سرورهای ProLiant نسل ۹ و ۱۰، کارت‌های SAS Expander 12G با سرعت بالا و پشتیبانی از تعداد زیاد درایو، به عنوان راهکاری مقرون به صرفه و کارآمد شناخته می‌شوند. این کارت‌ها باعث می‌شوند بدون نیاز به تغییر کنترلر، ظرفیت ذخیره‌سازی خود را به شکل چشمگیری افزایش دهید.

تجهیزات مورد نیاز برای ارتقاء شاسی 8SFF به 16 یا 24 SFF

• کارت SAS Expander 12G سازگار با نسل ۹ یا ۱۰ (بسته به مدل سرور)

• کیج‌های اضافی ۸SFF برای افزایش تعداد درایوها (برای رسیدن به ۱۶ یا ۲۴ درایو)

• کابل‌های Mini-SAS برای اتصال کارت Expander به کنترلر و کیج‌های درایو

• ابزارهای نصب (پیچ‌گوشتی، بست کابل، و…)

مراحل نصب و راه‌اندازی کارت SAS Expander

1- نصب کارت SAS Expander

ابتدا کارت SAS Expander را در یکی از اسلات‌های PCIe سرور نصب کنید. در اکثر مدل‌های DL380 G9 و G10، توصیه می‌شود کارت را در اسلات سوم (PCIe slot 3) نصب کنید تا بهترین عملکرد را داشته باشد. پس از نصب فیزیکی، کابل Mini-SAS را به کارت متصل کنید.

2- اتصال کارت Expander به کنترلر ذخیره‌سازی

کابل Mini-SAS از کارت Expander به کنترلر Smart Array متصل می‌شود. این اتصال نقش رابط بین کنترلر اصلی و کارت Expander را دارد تا داده‌ها به درایوهای اضافه شده منتقل شوند. دقت کنید کابل‌ها به درستی وصل شده و محکم باشند تا در حین عملکرد سرور مشکلی پیش نیاید.

3- نصب کیج‌های اضافی درایو

برای افزایش ظرفیت از ۸ به ۱۶ درایو، یک کیج ۸SFF اضافی در فضای خالی داخل شاسی سرور نصب می‌شود. برای رسیدن به ظرفیت ۲۴ درایو نیز دو کیج اضافی ۸SFF لازم است که در دو فضای مربوطه جای‌گذاری می‌شوند. کیج‌ها معمولا همراه با براکت‌های مخصوص نصب و کابل‌کشی ارائه می‌شوند.

4- اتصال کیج‌های درایو به کارت Expander

کابل‌های Mini-SAS از کیج‌های اضافی به پورت‌های کارت Expander متصل می‌شوند. حتما توجه داشته باشید که کابل‌ها به پورت‌های مشخص شده و صحیح وصل شوند. مدیریت کابل به منظور جلوگیری از تداخل و بهبود جریان هوا در داخل شاسی اهمیت بالایی دارد.

5- راه‌اندازی و بررسی عملکرد

پس از اتمام نصب فیزیکی، سرور را راه‌اندازی مجدد کنید و وارد BIOS یا محیط مدیریتی Smart Array شوید. در این مرحله باید درایوهای جدید شناسایی شده و قابل استفاده باشند. اگر درایوها شناسایی نشدند، کابل‌ها، نصب کارت و تنظیمات BIOS را مجدداً بررسی کنید.

نکات مهم در استفاده از کارت SAS Expander

• سازگاری کارت: مطمئن شوید کارت Expander انتخابی با مدل سرور و کنترلر ذخیره‌سازی شما سازگار است. HPE کارت‌های خاصی را برای نسل ۹ و ۱۰ معرفی کرده که در عملکرد و پایداری موثر هستند.

• کابل‌کشی استاندارد: استفاده از کابل‌های Mini-SAS با کیفیت بالا و کوتاه‌ترین مسیر ممکن، برای جلوگیری از افت سرعت و قطعی توصیه می‌شود.

• مدیریت حرارت: نصب کیج‌ها و کارت‌ها می‌تواند بر جریان هوا و حرارت داخل شاسی تاثیرگذار باشد، پس توجه ویژه به مدیریت کابل‌ها و مسیرهای هوا داشته باشید.

• به‌روزرسانی Firmware: حتماً Firmware کارت Expander و کنترلر را به آخرین نسخه به‌روزرسانی کنید تا سازگاری و عملکرد بهینه تضمین شود.

کارت SAS Expander یکی از بهترین راهکارها برای ارتقاء ظرفیت ذخیره‌سازی در سرورهای HPE ProLiant نسل ۹ و ۱۰ است که امکان افزودن درایوهای بیشتر بدون نیاز به تعویض کنترلر یا سرور را فراهم می‌کند. با رعایت مراحل نصب، کابل‌کشی و پیکربندی، می‌توانید به راحتی سرور ۸SFF خود را به ۱۶ یا ۲۴SFF ارتقاء دهید و نیازهای ذخیره‌سازی سازمان خود را پاسخگو باشید.
