مقدمه

سرورهای HPE ProLiant از نسل 7 (G7) تا نسل 11 (Gen11) دارای طراحی‌های مختلفی برای نصب هارد دیسک هستند. برای استفاده از هاردهای SAS و SATA در این سرورها، نیاز به کدی (Caddy) یا Tray مناسب برای هر نسل و مدل وجود دارد. همچنین در برخی موارد، کیج (Cage) مخصوص برای افزودن هاردهای بیشتر مورد نیاز است. در این مقاله، انواع کدی و کیج‌های مورد استفاده در این سرورها همراه با پارت نامبرهای رسمی HPE بررسی شده‌اند.

۱. کدی (Caddy) هارد سرورهای HPE

کدی‌های هارد، قطعات فلزی یا پلاستیکی هستند که برای نصب هارددیسک‌های SFF (2.5 اینچ) و LFF (3.5 اینچ) در سرورهای HPE استفاده می‌شوند. این قطعات به صورت کشویی درون Backplane سرور قرار می‌گیرند و ارتباط بین هارد و کنترلر RAID را برقرار می‌کنند. تفاوت بین نسل‌های مختلف بیشتر در ساختار طراحی، نوع قفل، و محل شیارها است که باعث بهینه‌سازی جریان هوا و افزایش سرعت نصب و تعویض هارد می‌شود.

🔹 نسل 7 و 8 (G7 & G8)

سرورهای G7 و G8 از کدی‌های با طراحی مشابه استفاده می‌کنند. این کدی‌ها دارای دستگیره فلزی مشکی‌رنگ بوده و به‌راحتی روی شاسی سرور قرار می‌گیرند. در نسل 7 و 8 بیشتر از هاردهای SAS 6Gbps یا SATA 3Gbps استفاده می‌شد، ولی با به‌روزرسانی Firmware، امکان استفاده از درایوهای SSD نیز فراهم شد.

• نوع هارد قابل نصب: 2.5 اینچ (SFF) و 3.5 اینچ (LFF)
• پارت نامبرهای پرکاربرد:
  • 2.5 اینچ (SFF)
  • 3.5 اینچ (LFF)
• سرورهای سازگار:
  • G7: DL380 G7، DL360 G7، ML350 G7، BL460c G7
  • G8: DL380p G8، DL360p G8، ML350p G8، BL460c G8

🔹 نسل 9 و 10 (G9 & G10)

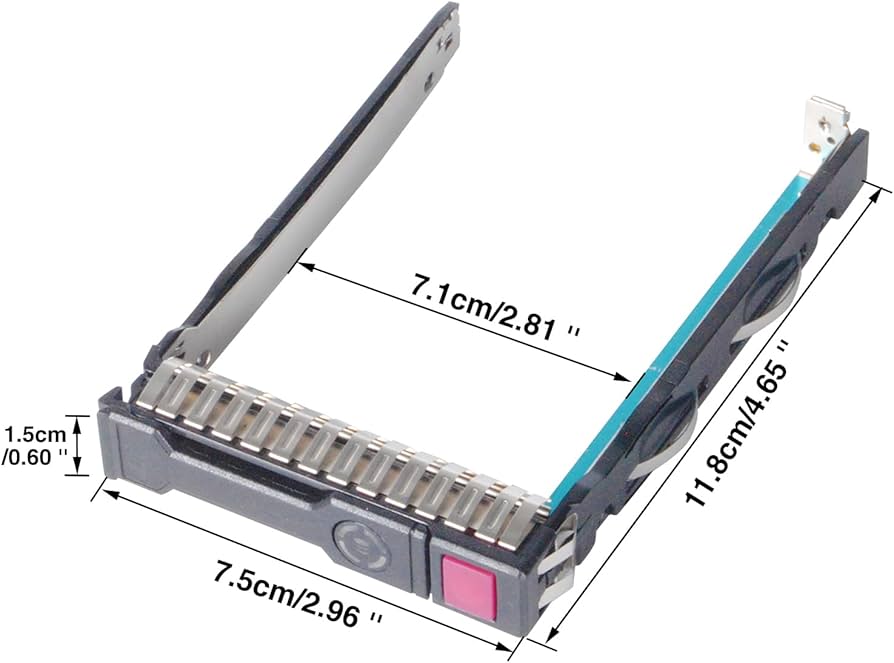

از نسل 9 به بعد، طراحی کدی‌های هارد دچار تغییر شد. مهم‌ترین تغییر، اضافه شدن طراحی کشویی با رنگ آبی و نقره‌ای برای شناسایی سریع‌تر آن‌ها بود. همچنین، از این نسل، سرورها به SAS 12Gbps و NVMe مجهز شدند که نیازمند کدی‌های جدید با تهویه بهتر بودند.

• نوع هارد قابل نصب: 2.5 اینچ (SFF) و 3.5 اینچ (LFF)
• پارت نامبرهای پرکاربرد:
  • 2.5 اینچ (SFF)
  • 3.5 اینچ (LFF)
• سرورهای سازگار:
  • G9: DL380 G9، DL360 G9، ML350 G9، BL460c G9
  • G10: DL380 G10، DL360 G10، ML350 G10، BL460c G10

🔹 نسل 11 (Gen11)

در نسل 11، طراحی کدی‌های هارد دوباره تغییر یافته و اکنون دستگیره قرمز رنگ برای SSDها و دستگیره آبی رنگ برای HDDها استفاده می‌شود. این طراحی باعث تفکیک سریع نوع درایوها در دیتاسنترها شده و امکان مدیریت بهتر فضای ذخیره‌سازی را فراهم می‌کند.

• نوع هارد قابل نصب: 2.5 اینچ (SFF) و 3.5 اینچ (LFF)
• پارت نامبرهای پرکاربرد:
  • 2.5 اینچ (SFF)
  • 3.5 اینچ (LFF)
• سرورهای سازگار:
  • Gen11: DL380 Gen11، DL360 Gen11، ML350 Gen11

۲. کیج (Cage) هارد سرورهای HPE

برخی سرورهای HPE قابلیت افزودن بِی (Bay) هارد اضافی دارند که به آن Cage (کیج) هارد گفته می‌شود. این قطعه معمولاً برای ارتقای ظرفیت ذخیره‌سازی سرور استفاده می‌شود.

🔹 کیج هارد 2.5 اینچ (SFF) برای نسل 9 تا 11

• پارت نامبر: 878799-B21 (برای 8SFF در DL380 G9/G10)
• سرورهای سازگار: DL380 G9، DL380 G10، DL380 Gen11
• ویژگی: اضافه کردن 8 عدد هارد 2.5 اینچ به شاسی سرور

🔹 کیج هارد 3.5 اینچ (LFF) برای نسل 9 تا 11

• پارت نامبر: 878798-B21 (برای 6LFF در DL380 G9/G10)
• سرورهای سازگار: DL380 G9، DL380 G10، DL380 Gen11
• ویژگی: اضافه کردن 6 عدد هارد 3.5 اینچ به شاسی سرور

۳. نتیجه‌گیری

استفاده از کدی مناسب برای هر نسل از سرورهای HPE اهمیت زیادی دارد. همچنین در صورت نیاز به افزودن هاردهای بیشتر، می‌توان از کیج‌های هارد مناسب استفاده کرد. برای انتخاب قطعه مناسب، همیشه باید مدل سرور و نوع هارد (SFF یا LFF) را در نظر گرفت.

🔹 نکته مهم: همیشه از کدی‌های اصلی HPE استفاده کنید تا از مشکلات ناسازگاری درایو و افت عملکرد RAID جلوگیری شود.
