آشنایی با تجهیزات پسیو (بخش 1)
اتاق سرور یا دیتاسنتر هر اندازه‌ای که داشته باشد، بدون تجهیزات پسیو امکان سازماندهی، مدیریت و بهره‌وری مناسب را نخواهد داشت. تجهیزات پسیو به تجهیزاتی گفته می‌شود که نیاز به منبع تغذیه ندارند و نقش اصلی آن‌ها ایجاد بستر مناسب برای ارتباطات شبکه، مدیریت کابل‌ها و ساماندهی تجهیزات اکتیو مانند سرورها، سوئیچ‌ها و روترهاست. در واقع تجهیزات پسیو پایه و ستون هر مرکز داده به شمار می‌آیند و کیفیت و استاندارد آن‌ها تأثیر مستقیمی بر پایداری کل شبکه دارد.

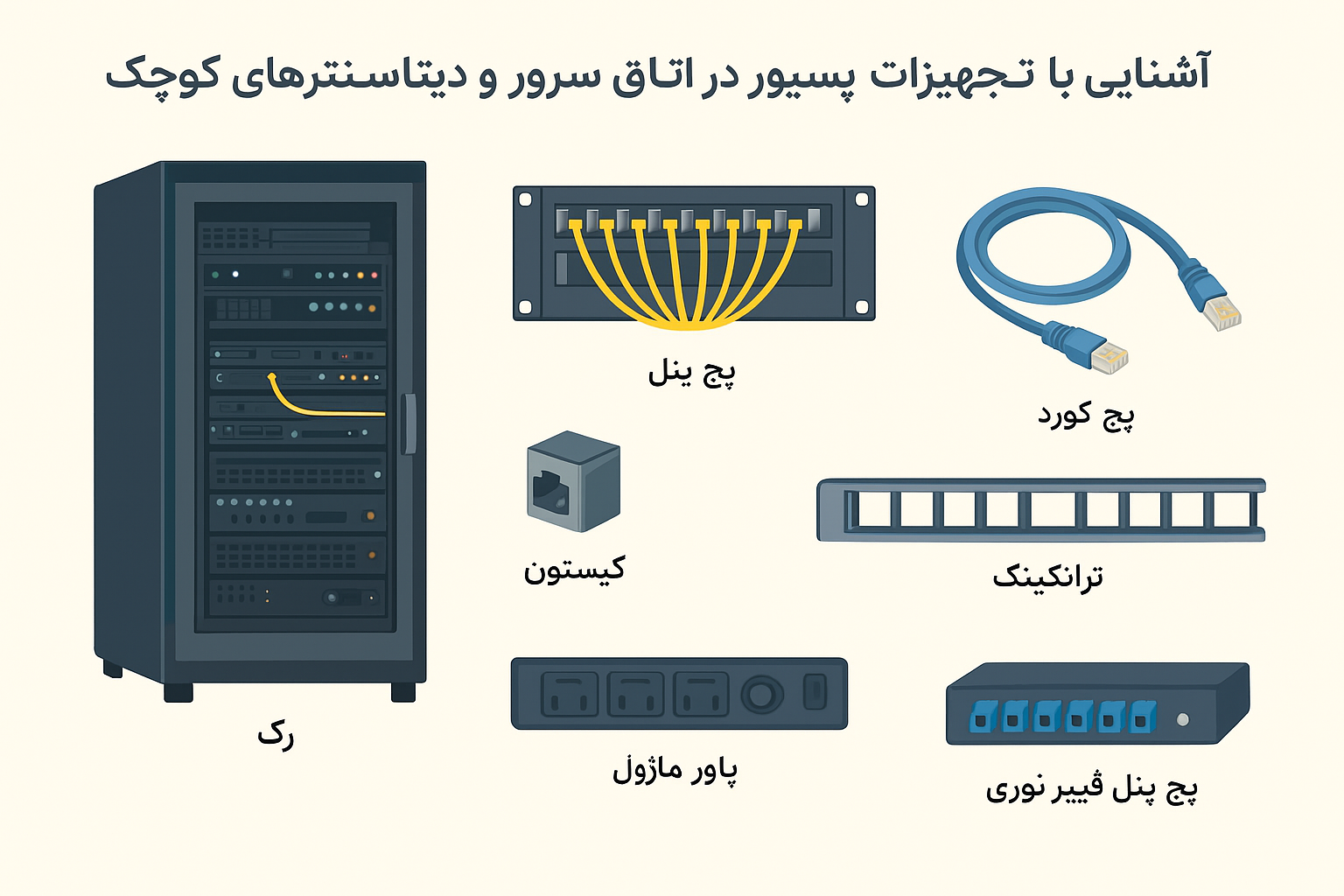

در ادامه به معرفی مهم‌ترین تجهیزات پسیو که در اتاق سرورهای کوچک یا دیتاسنترهای مقیاس متوسط مورد استفاده قرار می‌گیرند می‌پردازیم:
۱. رک (Rack)
رک‌ها ستون فقرات هر اتاق سرور محسوب می‌شوند. این کابینت‌های فلزی برای نصب و نگهداری سرورها، سوئیچ‌ها، روترها، فایروال‌ها و سایر تجهیزات شبکه طراحی شده‌اند. رک‌ها در دو نوع ایستاده (Rack Cabinet) و دیواری (Wall Mount Rack) عرضه می‌شوند.
رک ایستاده معمولاً از ۲۲ یونیت تا ۴۷ یونیت ارتفاع دارد و برای اتاق سرورهای کوچک تا بزرگ استفاده می‌شود.
رک دیواری بیشتر برای دفاتر کوچک یا تجهیزاتی که تعداد محدودی دارند مناسب است.
وجود رک به ساماندهی تجهیزات، تهویه بهتر، ایمنی و همچنین مدیریت کابل‌ها کمک می‌کند. در دیتاسنترهای استاندارد، رک‌ها با درب‌های توری و سیستم‌های خنک‌کننده جانبی یا سقفی همراه می‌شوند.
۲. پچ پنل (Patch Panel)
پچ پنل‌ها صفحات فلزی با تعداد زیادی پورت RJ-45 هستند که برای تجمیع کابل‌های شبکه مورد استفاده قرار می‌گیرند. کابل‌های افقی که از سمت کاربران یا تجهیزات به اتاق سرور می‌آیند، در پشت پچ پنل پانچ می‌شوند و در جلوی آن امکان اتصال به سوئیچ از طریق پچ کورد فراهم می‌گردد.
مزیت استفاده از پچ پنل:
جلوگیری از بی‌نظمی کابل‌ها
افزایش قابلیت مدیریت و عیب‌یابی
کاهش فشار مستقیم روی پورت‌های سوئیچ
۳. کیستون (Keystone Jack)
کیستون قطعه‌ای کوچک است که در داخل پچ پنل یا فیس‌پلیت نصب می‌شود و نقطه اتصال کابل شبکه به پورت استاندارد RJ-45 را فراهم می‌کند. کیستون‌ها در دسته‌بندی‌های مختلف (Cat5e، Cat6، Cat6a و Cat7) عرضه می‌شوند که هر کدام سرعت و پهنای باند متفاوتی پشتیبانی می‌کنند.
۴. کابل شبکه
کابل شبکه شریان اصلی ارتباطات در یک اتاق سرور محسوب می‌شود. کابل‌های مسی (Cat5e، Cat6، Cat6a و Cat7) و کابل‌های فیبر نوری (OM3، OM4 یا OS2) دو گزینه اصلی برای ایجاد بستر ارتباطی هستند.
کابل‌های مسی بیشتر در اتاق سرورهای کوچک و شبکه‌های سازمانی کاربرد دارند.
کابل‌های فیبر نوری برای ارتباط بین رک‌ها یا لینک‌های پرسرعت دیتاسنتر استفاده می‌شوند.
۵. پچ کورد (Patch Cord)
پچ کورد همان کابل شبکه کوتاه است که برای اتصال پچ پنل به سوئیچ یا اتصال مستقیم تجهیزات شبکه در رک استفاده می‌شود. کیفیت و استاندارد پچ کورد تأثیر زیادی بر کاهش نویز و پایداری ارتباط دارد.
۶. مدیریت کابل (Cable Management)
در رک‌ها و مسیرهای کابل‌کشی، وجود تجهیزات مدیریت کابل بسیار حیاتی است. داکت رک، حلقه‌های مدیریت کابل (Cable Ring)، نردبان کابل (Cable Ladder) و ترانکینگ نمونه‌هایی از این تجهیزات هستند. مدیریت اصولی کابل‌ها باعث:
بهبود جریان هوا در رک
افزایش طول عمر کابل‌ها
تسهیل در عیب‌یابی
جلوگیری از آشفتگی و قطعی ناگهانی می‌شود.
۷. ترانکینگ و داکت
ترانکینگ‌ها کانال‌هایی هستند که برای عبور کابل‌های شبکه و برق در مسیرهای طولانی داخل اتاق سرور یا ساختمان به کار می‌روند. استفاده از ترانکینگ استاندارد باعث افزایش ایمنی، جلوگیری از آسیب فیزیکی کابل‌ها و نظم بهتر در کابل‌کشی می‌شود.
۸. پاور ماژول (PDU)
اگرچه برخی PDUها اکتیو به حساب می‌آیند، نوع ساده آن‌ها که تنها چند پریز برق را در رک در اختیار می‌گذارد، جزو تجهیزات پسیو محسوب می‌شود. PDU وظیفه توزیع برق بین تجهیزات رک را بر عهده دارد و معمولاً به صورت افقی یا عمودی در رک نصب می‌شود.
۹. فیبر نوری و تجهیزات جانبی
در دیتاسنترها و حتی اتاق سرورهای کوچک، گاهی برای ارتباط بین رک‌ها یا اتصال به تجهیزات مخابراتی از فیبر نوری استفاده می‌شود. برای این منظور تجهیزاتی مانند:
پچ پنل فیبر نوری
پیگتیل (Pigtail)
آداپتور فیبر نوری
اسپلایس باکس
تجهیزات پسیو شاید در ظاهر ساده به نظر برسند، اما بدون وجود آن‌ها هیچ شبکه‌ای پایدار و قابل مدیریت نخواهد بود. رعایت اصول انتخاب و استفاده از رک استاندارد، پچ پنل، کابل شبکه، کیستون و تجهیزات مدیریت کابل، نقشی کلیدی در افزایش عمر مفید تجهیزات اکتیو و کاهش هزینه‌های نگهداری دارد.
برای سازمان‌هایی که به دنبال راه‌اندازی اتاق سرور یا دیتاسنتر کوچک هستند، سرمایه‌گذاری در تجهیزات پسیو استاندارد یکی از مهم‌ترین گام‌ها محسوب می‌شود.
