مقدمه

چیدمان صحیح ماژول‌های حافظه (RAM) در سرورهای HPE ProLiant اهمیت زیادی دارد، زیرا بر عملکرد، پایداری، و بهره‌وری حافظه تأثیر می‌گذارد. این مقاله به ترتیب چگونگی چیدمان رم در سرورهای DL380p G8، DL380 G9 و DL380 G10 را بررسی می‌کند.

۱. چیدمان رم در سرور HPE ProLiant DL380p G8

مشخصات کلی اسلات‌های رم:

• دارای ۲ پردازنده (CPU)، هرکدام با ۴ کانال حافظه
• مجموعاً ۲۴ اسلات رم (هر پردازنده ۱۲ اسلات)
• پشتیبانی از رم‌های RDIMM، LRDIMM و UDIMM
• حداکثر ظرفیت: 768GB RDIMM یا 1.5TB LRDIMM
• پشتیبانی از Memory Mirroring و Memory Sparing

قوانین چیدمان رم در DL380p G8:

1. برای هر پردازنده، ۴ کانال حافظه وجود دارد، هر کانال ۳ اسلات دارد.
2. در صورت استفاده از یک CPU، فقط اسلات‌های مربوط به آن پردازنده فعال هستند.
3. ابتدا باید ماژول‌ها را در اسلات‌های اول هر کانال (اسلات‌های سفید) نصب کنید.
4. چیدمان به صورت Balanced (متعادل) توصیه می‌شود.

ترتیب چیدمان در صورت استفاده از:

✅ یک پردازنده: اسلات‌های A1، B1، C1، D1 را پر کنید.
✅ دو پردازنده: اسلات‌های A1، B1، C1، D1 و E1، F1، G1، H1 را پر کنید.

۲. چیدمان رم در سرور HPE ProLiant DL380 G9

مشخصات کلی اسلات‌های رم:

• دارای ۲ پردازنده (CPU)، هرکدام با ۴ کانال حافظه
• مجموعاً ۲۴ اسلات رم (هر پردازنده ۱۲ اسلات)
• پشتیبانی از رم‌های RDIMM، LRDIMM
• حداکثر ظرفیت: 3TB با LRDIMM
• فرکانس رم تا 2400MHz

قوانین چیدمان رم در DL380 G9:

1. هر پردازنده دارای ۴ کانال حافظه است، هر کانال ۳ اسلات دارد.
2. اگر فقط یک پردازنده نصب شده باشد، فقط اسلات‌های مرتبط با آن پردازنده فعال هستند.
3. ابتدا باید رم‌ها در اسلات‌های سفید (اولین اسلات هر کانال) نصب شوند.
4. برای بهترین عملکرد، رم‌ها به صورت Balanced نصب شوند.

ترتیب چیدمان در صورت استفاده از:

✅ یک پردازنده: اسلات‌های A1، B1، C1، D1 را پر کنید.
✅ دو پردازنده: اسلات‌های A1، B1، C1، D1 و E1، F1، G1، H1 را پر کنید.
✅ حداکثر ظرفیت: هر کانال را با سه رم پر کنید (مانند A1, A2, A3 و …)

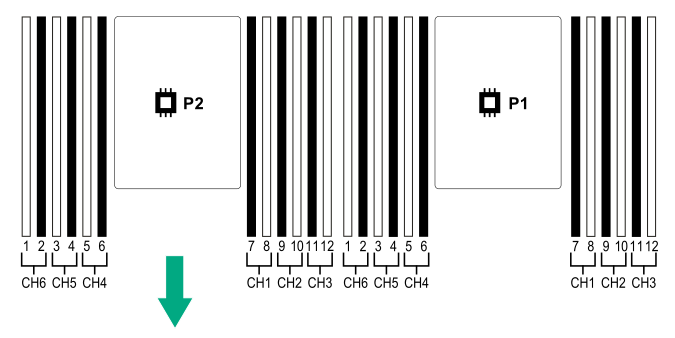

۳. چیدمان رم در سرور HPE ProLiant DL380 G10

مشخصات کلی اسلات‌های رم:

• دارای ۲ پردازنده (CPU)، هرکدام با ۶ کانال حافظه
• مجموعاً ۲۴ اسلات رم (هر پردازنده ۱۲ اسلات)
• پشتیبانی از رم‌های RDIMM، LRDIMM، NVDIMM
• حداکثر ظرفیت: 3TB RDIMM یا 6TB LRDIMM
• پشتیبانی از رم‌های HPE Persistent Memory

قوانین چیدمان رم در DL380 G10:

1. هر پردازنده دارای ۶ کانال حافظه است و هر کانال ۲ اسلات دارد.
2. اگر فقط یک پردازنده نصب شده باشد، فقط اسلات‌های مرتبط با آن پردازنده فعال هستند.
3. ابتدا باید رم‌ها در اسلات‌های سفید (اولین اسلات هر کانال) نصب شوند.
4. نصب متقارن و متعادل توصیه می‌شود.
5. بهترین پیکربندی ۶ ماژول در هر پردازنده است (برای فعال‌سازی ۶ کانال حافظه).

ترتیب چیدمان در صورت استفاده از:

✅ یک پردازنده: اسلات‌های A1، B1، C1، D1، E1، F1 را پر کنید.
✅ دو پردازنده: اسلات‌های A1، B1، C1، D1، E1، F1 و G1، H1، I1، J1، K1، L1 را پر کنید.
✅ حداکثر ظرفیت: هر کانال را با دو رم پر کنید (مانند A1, A2 و …)

جمع‌بندی

✅ در DL380p G8 و DL380 G9: هر پردازنده دارای ۴ کانال حافظه با ۳ اسلات در هر کانال است.
✅ در DL380 G10: هر پردازنده دارای ۶ کانال حافظه با ۲ اسلات در هر کانال است.
✅ همیشه رم‌ها را در اسلات‌های سفید رنگ (اولین اسلات هر کانال) نصب کنید.
✅ برای بهترین عملکرد، تمام کانال‌های حافظه را به‌صورت متوازن پر کنید.
✅ در صورت استفاده از دو پردازنده، باید چیدمان دوطرفه و برابر رعایت شود.
